Evoluzione nella Misura DC
SHUNT ITALIA S.r.l. è il partner tecnologico specializzato nella progettazione di shunt ad alta precisione per ambienti industriali critici.
L’integrazione dei flussi CAD/CAM 2D–3D con lavorazioni CNC e l'impiego di leghe resistore certificate (Manganina, Nichelina), garantisce la massima stabilità termica (TC). Tutti i nostri shunt, inclusa la gamma Ultra High Current (UHC) fino a 100 kA, utilizzano l'interfacciamento Kelvin a 4 fili per eliminare errori di misura parassiti.

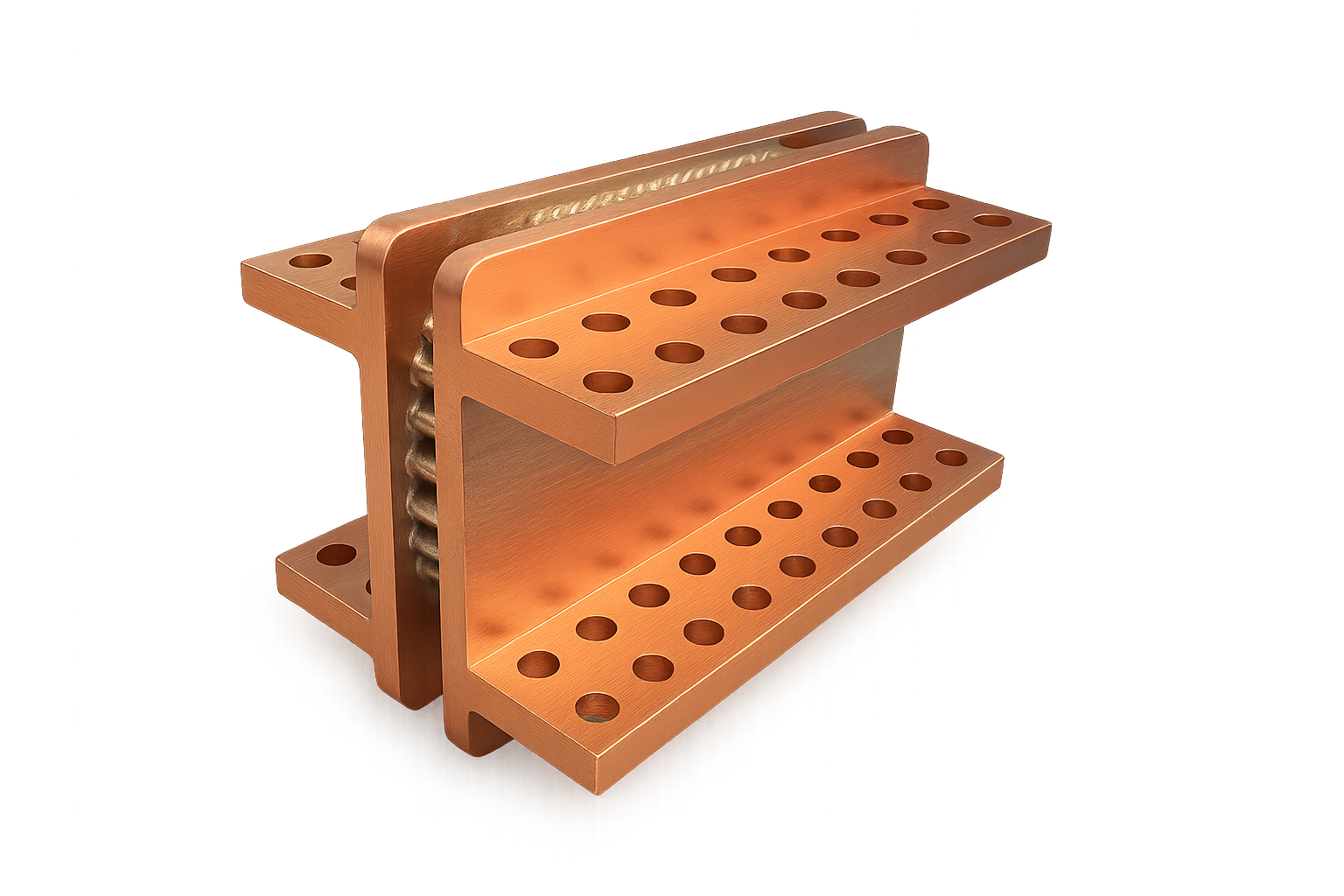

Fornitura 45 kA per progetto internazionale NEOM (2024).
Performance di Misura
- Range: Da 1 A a 100 kA.
- Caduta Tensione: 50mV, 60mV, 100mV, 150mV.
- Accuratezza: Fino a Classe 0.2%.
- Stabilità: αT < 20 ppm/°C.
Capacità Ingegneristiche
- Analisi FEM per gestione termica ΔT.
- Integrazione diretta su Busbar.
- Modelli 3D (STEP/CAD) per progettisti.
- Certificazioni EN 10204 (3.1) e conformità REACH/RoHS.
Soluzioni per Applicazioni Specializzate
| Serie | Range Tipico | Caratteristica | Settore d'Impiego |
|---|---|---|---|
| Custom | Fino a 100 kA | Bassa induttanza | Elettrochimica / Energia |
| DIN 43703 | Fino a 20 kA | Standard Industriale | industriale, ferroviario, navale, aerospaziale, militare e fotovoltaico |
| DIN 46277 | Fino a 2500 A | Classe 0.5 - 0.2 | Quadri elettrici (Guida DIN 35mm) |
Conformità Normativa
Tutta la produzione segue rigorosi protocolli di test in accordo con IEC 60947-1 e DIN 43703. La tracciabilità dei materiali è garantita per ogni lotto produttivo.
